Kali ini saya akan bahas
bagaimana cara membuat project baru di Totally Integrated Automation (TIA )
PORTAL , TIA Portal merupakan software pemrograman untuk PLC Siemens. Untuk
membuat project double klik icon TIA Portal kemudian pilih Create New Projetct. Pada tampilan Create New Projetct isi name
project sesuai project kita kemudian klik button Create.
Akan tampil seperti dibawah kemudian klik “click
here to add new device” untuk menentukan type PLC yang di gunakan.

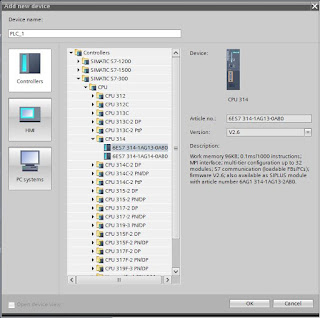

Selanjutnya akan muncul form seperti di bawah kemudian pilih
type PLC yang kita gunakan sesuai hardware kita, disini saya memberi conto h
memilih type PLC CPU 314 kemudian tekan button OK
Klik project view pada pojok kiri bawah untuk ke form project kita
Pada menu Device pilih
PLC kemudian pilih Device configuration untuk membah Rack,Power Supply, DI/DO,
AI atau AO yang kita gunakan pilih pada Hardware catalog
Saya tidak memilih DI/DO karena kali ini kita hanya simulasi.
Selanjutnya kita pilih PLC tag kemudian klik Show all tags untuk membuat tag yang kita gunakan dan untuk
mempermudah saat melakukan pemrograman.
Setalah mengisi name
dan address yang kita gunakan selanjutnya kita pilih Program block kemudian
klik Main[OB1]
Kemudian kita bisa isi program PLC disini contoh seperti
dibawah ini
Demikian tutorial ini semoga bermanfaat jangan lupa di share
ya J
