Sebelum membuat program pada PLC Siemens kita harus konfigurasi hadware, tahap
yang harus dilakukan yaitu menetukan rack, blocks dan I/O yang digunakan sesuai
hadware. Kita langsung aja praktek :

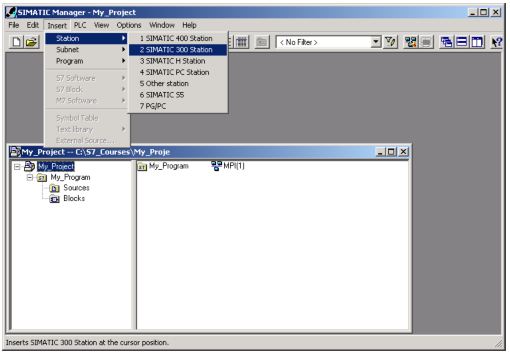

Klik Insert -> Station ->
SIMATIC
300 Station atau SIMATIC 400 Station. Sesuaikan PLC yang
kita gunakan.
Pilih
hadware station pada SIMATIC Manager dan pilih Edit -->
Open Object menu atau bisa double klik
pada hardware. Kemudian pilih View
-> Catalog, jika yang dipilih “Standard”
maka semua rak modul sudah tersedia. Jika kita membuat sesuai hadware
kita pilih Options -> Edit Catalog Profiles. Kemudian kita dapat
menambah profibus sebagai komunikasi dan pilih I/O atau AI (Analog Input) atau
AO (Analog Input).

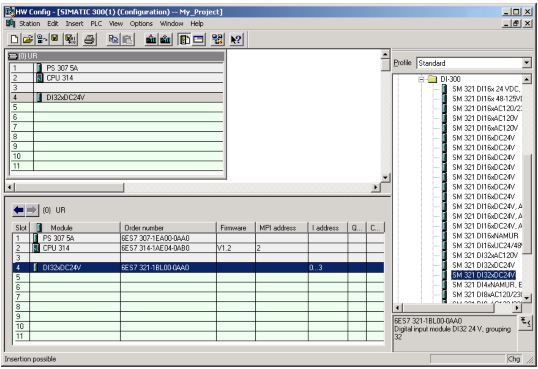

Kali ini saya milih Powes Supply
( PS 307 5A) dan menggunakan CPU 313 dan menggunakan Digital input 32 x DC 24V
Untuk
melihat I/O addresses pada station
configured. Pilih View -> Address Overview
Demikian
tutorial konfigurasi pada software SIMATIC MANAGER.
